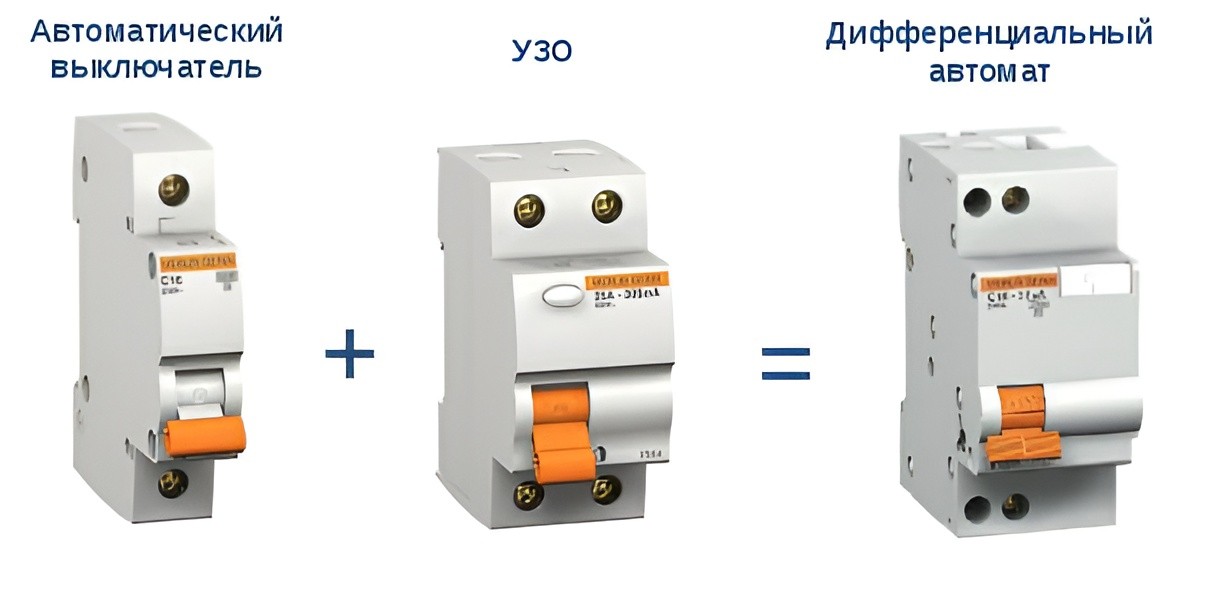

Дифференциальный автомат — это устройство, в котором сосредоточен весь диапазон защиты от электрического тока в домашних условиях. Он совмещает функции обычного автоматического выключателя и УЗО (устройства защитного отключения), обеспечивая защиту от токов перегрузки, короткого замыкания и токов утечки, что особенно важно для предотвращения поражения током человека.
Такой прибор удобен тем, что упрощает монтаж электрических сетей и экономит пространство в распределительном щите. Но что следует учесть при его выборе?

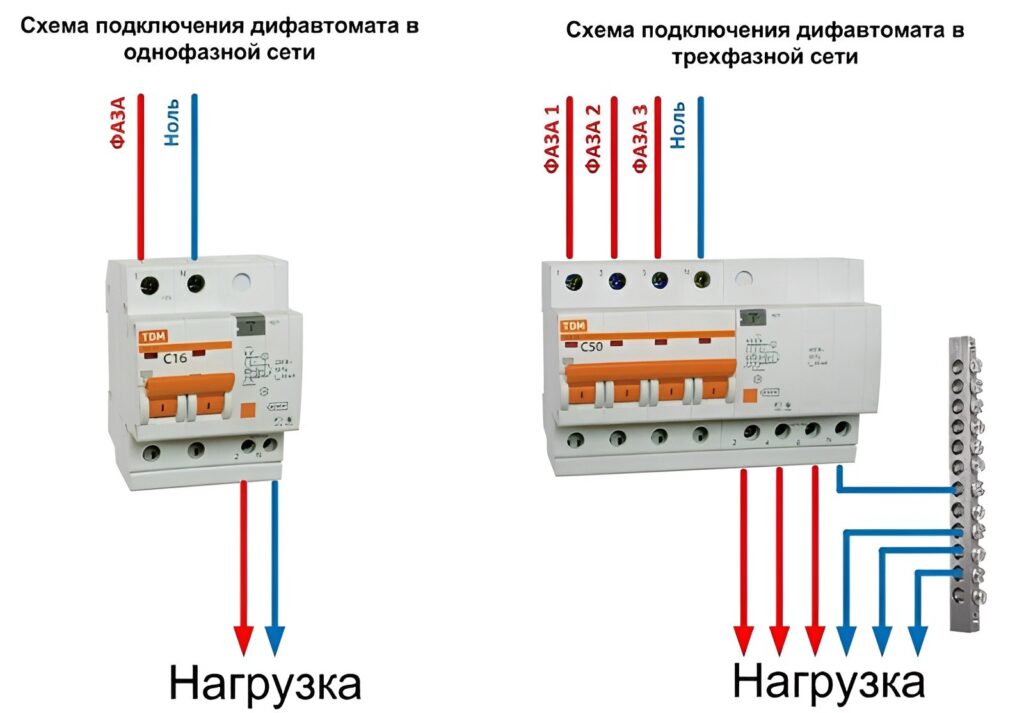

1. Фазность сети и номинальное напряжение
Первое, на что нужно обратить внимание, — это количество фаз.
- Трёхфазная сеть (380 В) — требуется дифференциальный автомат на четыре полюса (подключаются фазы и нулевой проводник).
- Однофазная сеть (220 В) — достаточно дифавтомата на два полюса.
2. Номинальный ток нагрузки
Этот параметр показывает, какой ток дифавтомат способен пропускать через себя длительное время без отключения. Измеряется в амперах.
Стандартные значения: 16, 20, 25, 32, 40, 50, 63, 80, 100 А.
3. Время-токовая характеристика
Эта характеристика показывает, насколько быстро срабатывает автомат при токах короткого замыкания. Обозначается буквами B, C или D, которые указываются перед цифрой номинального тока. Именно наличие этой буквы — визуальное отличие дифавтомата от УЗО.
Как это работает:
- B — срабатывает при токе 3–5 номиналов
- C — срабатывает при токе 5–10 номиналов
- D — срабатывает при токе 10–20 номиналов
Пример: возьмём два автомата на 16 А с разными характеристиками — B16 и C16.
- У B16 диапазон срабатывания: 16 × (3–5) = 48–80 А
- У C16: 16 × (5–10) = 80–160 А
При токе 100 А первый дифавтомат отключится мгновенно, второй — не сразу.
Что выбрать для дома:
- Для бытовых разводок чаще используют характеристику C (например, для розеток — С16 или С25, для освещения — С6 или С10)
- Для вводных автоматов — С50, С63
Характеристика D применяется в производственных сетях, где есть электромоторы и другие мощные механизмы с большими пусковыми токами.
Как отличить УЗО от дифавтомата: на схеме УЗО отсутствуют тепловой и электромагнитный расцепители, на дифавтомате они обозначены.
4. Номинальный отключающий дифференциальный ток
Это характеристика УЗО, входящего в состав автомата. Обозначается буквой «дельта» (Δ) и значением тока утечки в миллиамперах.
- Для розеток и освещения — 10–30 мА
- Для ввода — 100–300 мА
5. Тип встроенного УЗО
УЗО бывают двух основных типов:
- Тип АС — срабатывают только на переменный ток утечки
- Тип А — срабатывают на постоянный и переменный ток утечки (нужны для устройств с электронными преобразователями: телевизоров, компьютеров, стиральных машин)
Для домашних сетей рекомендуется выбирать дифавтомат с УЗО типа А.
Дополнительные обозначения на корпусе
На передней панели дифавтомата также указываются:
- Номинальное напряжение (например, 230 В)
- Напряжение отключения (Uоткл. — например, 265 В)
- Максимальный ток отключения
Кнопка «Тест» предназначена для проверки работоспособности прибора — воспользуйтесь ей при установке.
Когда ставить дифавтомат, а когда можно обойтись автоматом

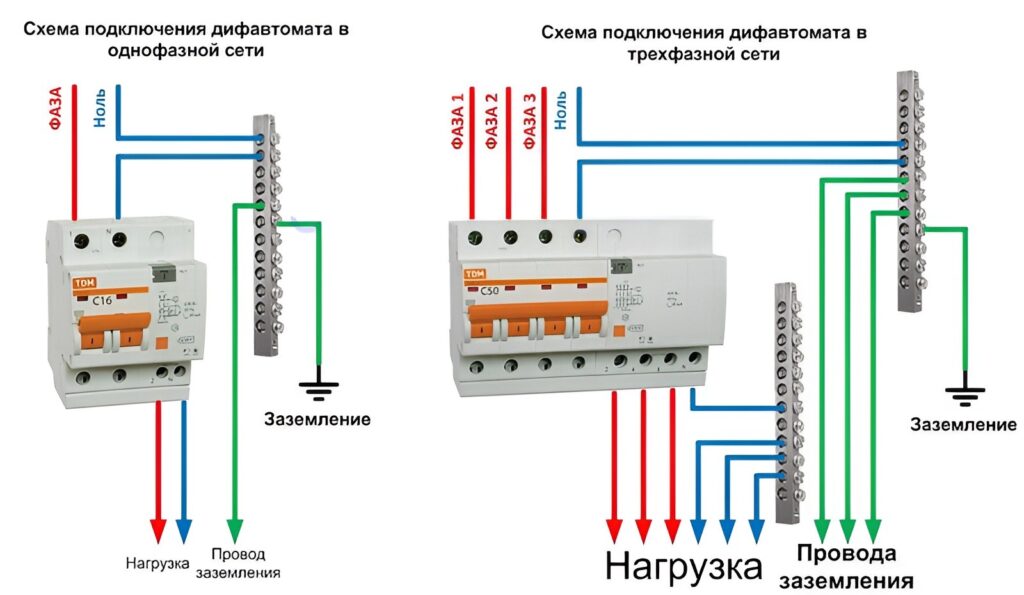

Если в распределительном щите мало места, для линий освещения и электроплиты можно использовать обычные автоматы-выключатели. Но на общий вход, на кабель штепсельных розеток, а также в сетях с защитным нулевым проводником PE обязательно устанавливают дифавтомат или УЗО — это требование ПУЭ.
Защитное заземление предназначено для спасения человеческой жизни. Если оно не предусмотрено, то защита от токов утечки неэффективна.
Защита от обрыва нуля
Дифференциальный автомат совмещает автоматический выключатель и УЗО. С действиями обычного автомата всё понятно, но для срабатывания УЗО требуется подача электропитания.
- Если пропадает фаза — ток утечки не возникает, проблем нет
- Если оборван нулевой провод, фаза становится причиной утечки, но УЗО не сработает, так как в сети отсутствует напряжение
Чтобы исключить такую ситуацию, используется реле напряжения, которое включается в состав дифавтомата как блок защиты от обрыва нуля. Наличие реле на схеме прибора — ещё одно отличие дифавтомата от обычного автомата.
Если приобретён дифавтомат без такого блока, рекомендуется установить реле напряжения на входе для контроля.
Производители: на чём не стоит экономить
Дифференциальные автоматы можно приобрести как от европейских, так и от отечественных производителей. Но важно придерживаться проверенных брендов, а не вестись на чрезмерно низкую стоимость.
Дифавтомат — это устройство, на котором лежит функция защиты от утечки тока, а значит, защита здоровья и жизни человека. Эта функция ничем не дублируется, поэтому устройство должно быть качественным.
В нашем каталоге представлена продукция немецких, российских и китайских производителей, в том числе ABB и IEK.
ABB — немецкая электротехническая продукция, авторитетная во всём мире. В ассортименте есть устройства защиты от утечки тока для бытового и промышленного применения. Изделия изготавливаются из высококачественных материалов с применением новых технологий, их технические характеристики соответствуют нормам. Это гарантирует надёжность автоматических выключателей, призванных защищать человека.
Принцип модульности, который используют производители, делает выбор практичным: на DIN-рейку можно установить нужное число приборов, подключая их отдельно или в группе.
Дифференциальный автомат — устройство, где защита человека стоит на первом месте. Он реагирует на утечки тока, которые обычный автомат просто не замечает. Поэтому экономия на этом приборе недопустима. Выбирайте проверенные бренды, правильно рассчитывайте номиналы и не пренебрегайте дополнительной защитой от обрыва нуля. Качественный дифавтомат — это ваш главный страж в мире электричества.
